Produktbeschreibung

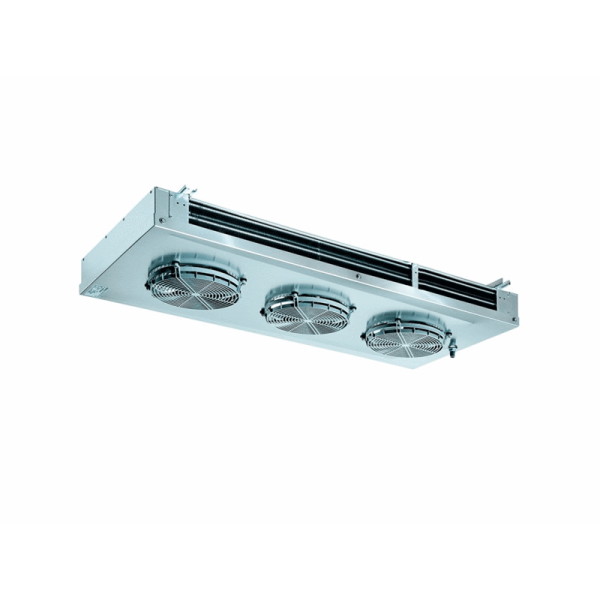

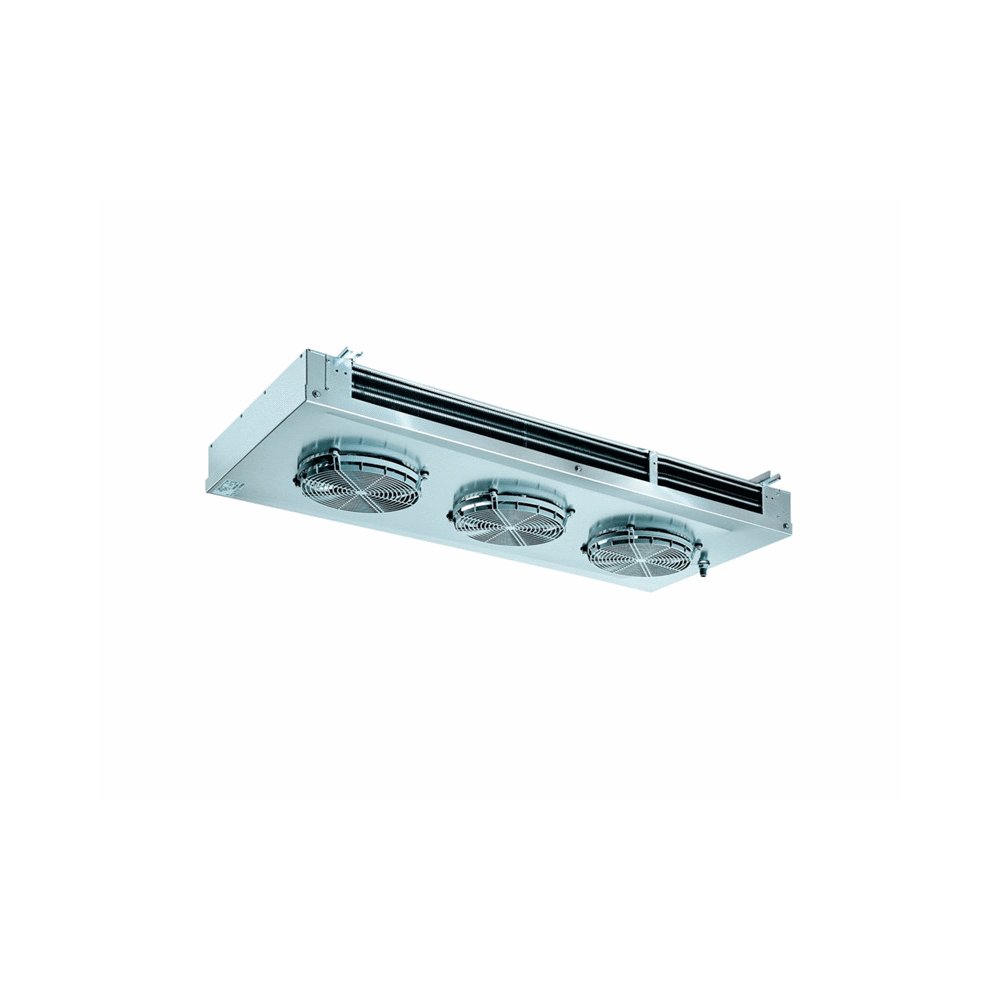

Verdampfer ECO EVS291 (ohne Heizung)
Beschreibung
Die EVS Serie findet ihre Anwendung in Kühlschränken, Kühlvitrinen und kleinen Kühlzellen.
Je nach Zellentemperatur werden sie in zwei Serien unterteilt:
- EVS, für hohe Temp. (= –12 °C), mit differenziertem Lamellenabstand 3,5/7 mm und elektrischer Abtauung
-EVS/B, für niedrige Temp. (= –25 °C), mit differenziertem Lamellenabstand 4,5/9 mm und elektrischer Abtauung.
Die sehr leistungsfähigen Wärmeaustauscher, mit der die ganze Serie ausgestattet ist, werden aus Aluminiumlamellen mit Spezialprofil und innenberippten für die Anwendung der neuen Kältemittel geeigneten Kupferrohren hergestellt.
Die Standardmotorventilatoren besitzen die folgenden Eigenschaften:
- Durchmesser 200 mm, Wechselstrom 230V/1/50-60Hz und Schutzgitter aus Polyamid – Glasfaser
- Schutzgrad IP 42
- Isolierklasse B
- Innerer Temperaturwächter
- Betriebstemperatur –35 °C ÷ +40 °C.
Die hochleistungsfähigen, optionalen EC-Motorventilatoren haben folgende technische Merkmale:
- Schutzgrad IP 54
- Isolierungsklasse F
- Mit integrierter, elektronischer Schutzvorrichtung
- Betriebstemperatur: -40°C bis +50 °C
Die Ausführungen mit elektrischer Standardabtauung ED, sind mit Heizstäben aus Edelstahl und vulkanisierten Endverschlüssen versehen und für den Anschluss 230V/1/50-60Hz vorgesehen.
Die EVS/B Modelle sind mit innerer Tropfwanne und Abzweigdose (IP 54) für die Verkabelung der Motorventilatoren und der eventuellen elektrischen Heizstäben ausgestattet.
Technische Daten Verdampfer
- Nennleistung
2,06 kW t0=-8°C, DT1=8K, R404A
1,91 kW t0=-8°C, DT1=8K, R448A
1,87 kW t0=-8°C, DT1=8K, R134a
- Gewicht: 12,1 kg
- Lamellenabstand: differenziert 3,5/7 mm
- Luftmenge: 780 m³/h
- Wurfweite: 4 m
- Innenoberfläche: 1,12 m²
- Außenoberfläche: 8,2 m²
- Ausführung: OHNE Heizung
Allgemeine Technische Daten
- Ventilatormotor: 3x 200 mm DM
- Strohmaufnahme Motor: 1,05 A
- Nennleistung Motor: 159 W
- Strohmaufnahme Motor EC: 0,54 A
- Nennleistung EC: 69 Watt
- Rohrinhalt: 1,61 dm³
- Elektrische Abtauung: 1200 W
- Anschlüsse: Innen/Außen: 1/2 SAE / 16 mm
- Tauwasserabfluss: 1/2"Ø
